我們在安裝溢流球磨機的主軸承底盤和主軸承的時，可以根據水準儀測量記錄的標高來確定每組薄墊鐵的厚度。 主底盤和調整薄墊鐵之間要接觸良好，可用塞尺在側面進行檢查，并且每組都要壓實，其壓實程度要盡量均勻一致，可用板銼或扁鐵從側面輕輕敲擊調整墊鐵，以不松動為合格，每組放調整鐵的塊數盡量越少越好。

溢流球磨機主軸承由箱體和上蓋兩部分組成，是鋼結構焊接件，巴氏合金軸瓦坐在加工成球面的鋼座上，可自動調心。在主軸承箱上布置有軸承冷卻水管、高壓和低壓潤滑油管等。在軸承座的底座上分出縱橫中心線，并用沖子打出小而清晰的印坑。吊裝前用脫漆劑和煤油徹底清洗軸承座底面，去掉毛刺和油污。

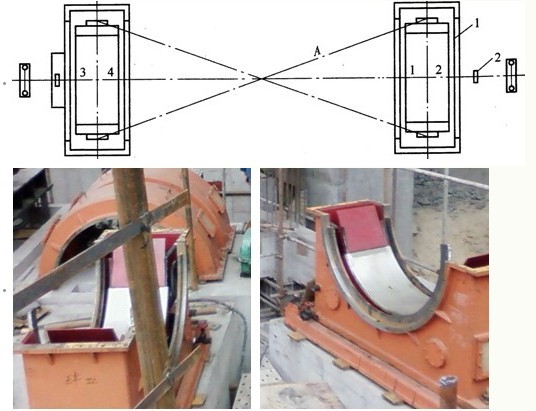

將球磨機主軸承吊放到基礎上，帶上地腳螺栓，吊走兩個主軸承箱上蓋，調整和測量兩個主軸承的安裝精度。兩軸承的縱向軸線的同軸度，溢流球磨機主軸承安裝圖如下：

用上圖中的3、6號中心標板，以線架掛鋼線垂線錘的方法進行找正，然后經以精密經緯儀測1、2、3、4點的直線性，其誤差應控制在0.5mm以內。橫向中心線的不平行性，以線架掛鋼線垂線錘的方法進行找正，并測量兩個軸瓦的對角線，其精度應達到1mm以內。兩主軸承橫向中心線間距離，應以彈簧秤施5kg力拉鋼尺測量，其誤差應在±1mm以內。

兩軸瓦的相對標高和軸瓦的橫向水平度，在軸瓦最低處放框式水準儀，其上立三棱比例尺，以精密水準儀分四點測量軸瓦的高程，兩軸瓦的相對標高允許為0.25mm，如超過此安裝精度應對斜墊板進行調整，并且進端軸承座不得低于出料端軸承座。

此球磨機主軸承為靜壓滑動軸承，而且軸瓦加工精度較高，廠家規定在安裝中不用刮瓦。主軸承在經安裝精度報驗合格灌漿養護后，方可直接進行下一道工序—筒體安裝。

對于某些軸瓦加工精度未達到，在筒體放到軸承座上時，對筒體進行盤車，然后將筒體吊起來檢查其軸與軸瓦的接觸情況，接觸不好的就要進行刮瓦，然后繼續盤車再檢查，直到軸與軸瓦接觸良好。

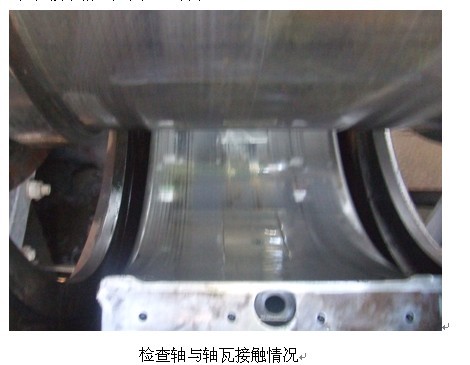

檢查軸與軸瓦接觸情況如圖：
